Nadzemni hidrant sa dvostrukim zatvaranjem sa grbom grada lomljivi



Preuzmite katalog





Usklađen sa: SRPS EN 14384:2009, SRPS EN 1074-6:2009
Zaptivke: EPDM guma po SRPS EN 681-1
Zaštita: Plastifikacija epoxy prahom spolja i unutra min. debljine 250 μm po DIN 30677-2:1988
Prirubnice: po SRPS EN 1092-2 PN 10 Materijal:
Glava i stopa: Nodularni liv GJS-400 po SRPS EN 1563
Telo: nerđajući čelik 1.4302
Maksimalni radni pritisak: 10 bar
Medijum: Pitka voda

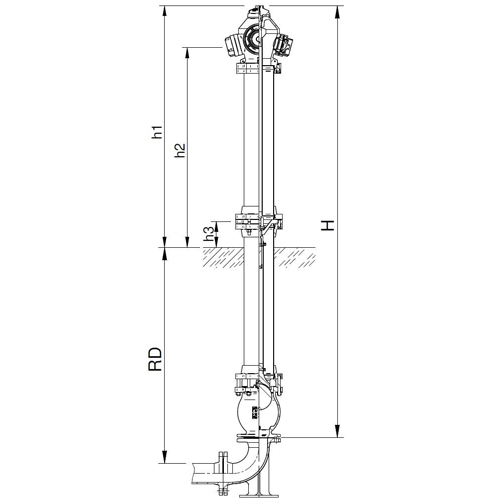

		Spojnice			Telo hidranta
DN	RD	A	B	C	H (mm)	h1 (mm)	h2 (mm)
80		-	1	2
80		-	2	-
100	1000	1	2	-	2000	1120	925
100		-	2	-
100		-	1	2
80		-	1	2
80	1250	-	2	-
100		1	2	-	2250	1120	925
100		-	2	-
100		-	1	2
80		-	1	2
80	1500	-	2	-	2500	1120	925
100		1	2	-
100		-	2	-
100		-	1	2
h3=120 ± 80 mm -			- preporučena instalacija za tačku preloma.



Tehničke karakteristike:
Nadzemni hidrant u standardnoj verziji sadrži: klip od duktilnog liva EN-GJS potpuno vulkaniziran, sa automatskim usisno izduvnim vazdušnim ventilom. Hidrant je automatskim zaustavljanjem vode u slučaju loma hidranta ili u slučaju zamene klipa hidranta. Zamena klipa hidranta je moguća bez otkopavanja hidranta uz pomoć kugle u stopi hidranta. Sa automatskom drenažom. Zaptivna glava je tako konstruisana u odnosu na sedište, da je karakteristika otvaranja i protoka fluida u linearnoj funkciji, poklopac glave hidranta u potpunosti je usaglašen sa domaćim i međunarodnim standardima, što omogućava korišćenje propisanih ključeva za otvaranje - zatvaranje hidranta. Hidrant je sa dvostrukim zatvaranjem pomoću klipa i kugle hidranta. Na zahtev kupca druge visine i RD ili izlazne kombinacije spojnica su moguće
