Servis ventil sa navojnim priključkom ravni



Preuzmite katalog





Materijal: Nodularni liv GJS-400 (GGG40)
Zaštita: Plastifikacija epoxy prahom min. debljine 250 nm
Nominalni pritisak: NP 10/16 bar

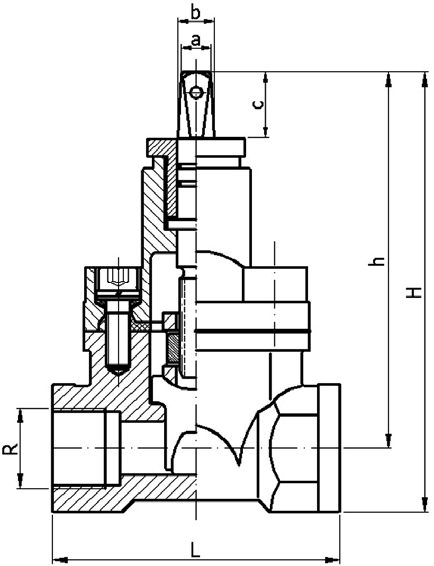

Šifra	DN	R	Ventil			Vreteno			Težina (kg)
			H (mm)	h (mm)	L (mm)	a (mm)	b (mm)	c (mm)
2000002	20	¾''	180	155	120	12	15	28	2.9
2000003	25	1''							2.6



Tehničke karakteristike:

Konstrukcija kućišta servis ventila i zapornih elemenata je izvedena tako da pri otvaranju i zatvaranju,zaptivni elementi ne stvaraju trenje i ne troše se tokom eksploatacije, što daje zasunu dug vek trajanja. Unutrašnja zaštita je izvedena tako, da zasun ima primenu i za podzemnu ugradnju.

Vreteno je izradjeno od nerdjajućeg čelika, višestepeno zaptivanje sa O-rinzima, zaptivni klin je vul- kaniziranan EPDM/NBR gumom, kućište svojim cilindričnim oblikom onemogućava zadržavanje me- haničkih nečistoća u njemu.
